Termografia restauro

Termografia restauro

L'indagine con la camera termografica, permette di:

  • identificare distacchi di intonaco dalle murature
  • Identificare la presenza di umidità
  • Identificare strutture murarie nascoste
  • verificare la presenza di lesioni

A seguito riportiamo a scopo esemplificativo alcuni esempi di lavori effettuati:

Indagine termografica della Chiesa e Cripta S.S. Sepolcro in Milano
Committente: Ministero per i Beni e le Attivita Culturali
Incarico: Indagine termografica, rilievo geometrico, rilievo materico della chiesa e cripta del SS Sepolcro in Milano

L'indagine, svolta nel giugno del 2003, è stata rivolta al completamento dei rilievi geometrici e materici realizzati sulla chiesa e sulla cripta al fine di individuare quelle anomalie termiche che possono evidenziare tamponature nelle murature, infiltrazioni d'acqua, risalita umidità o distacchi degli intonaci.




Immagine spettro visibile e infrarosso della navata

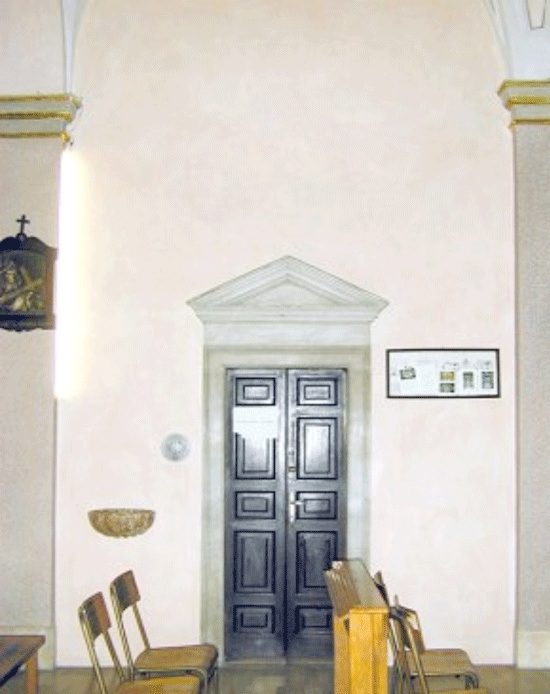

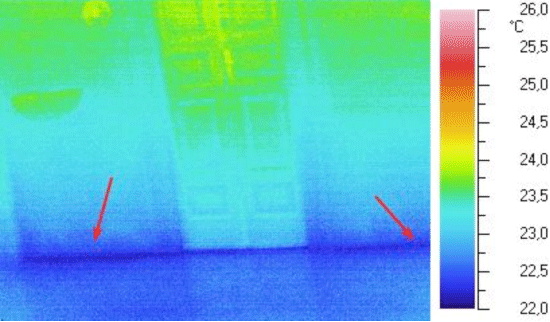

Immagine spettro visibile e infrarosso di porzioni di murature interessate da umidità

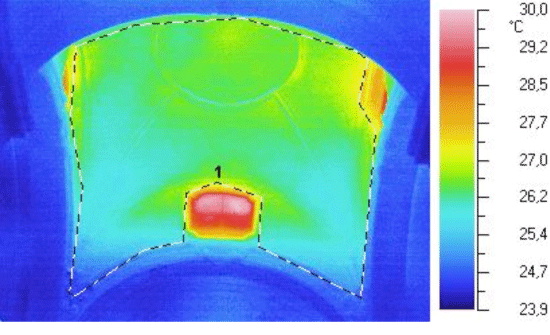

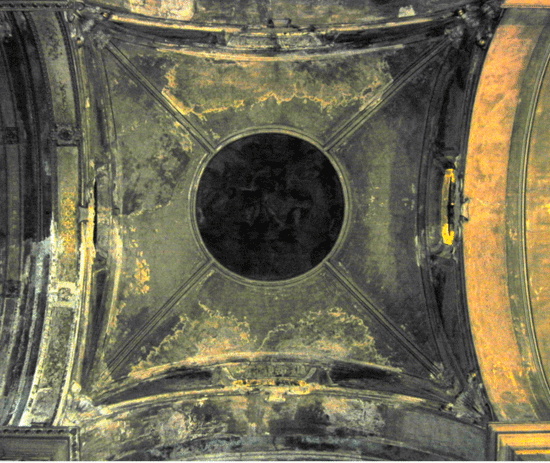

Immagine spettro visibile e infrarosso sella cupola



Indagine termografica della Chiesa vecchia di Suello
Committente: Parrocchia di Suello

Incarico: Indagine termografica, rilievo geometrico, rilievo materico diagnostica, progettazione e direzione lavori intervento di restauro . L'indagine svolta, è stata rivolta al completamento dei rilievi geometrici e materici realizzati sulla chiesa e al fine di individuare quelle anomalie termiche che possono evidenziare tamponature nelle murature, infiltrazioni d'acqua, risalita umidità o distacchi degli intonaci.

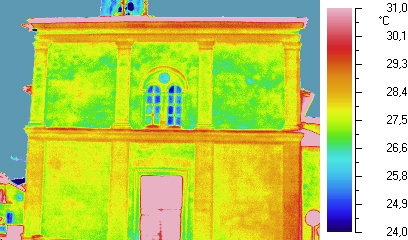

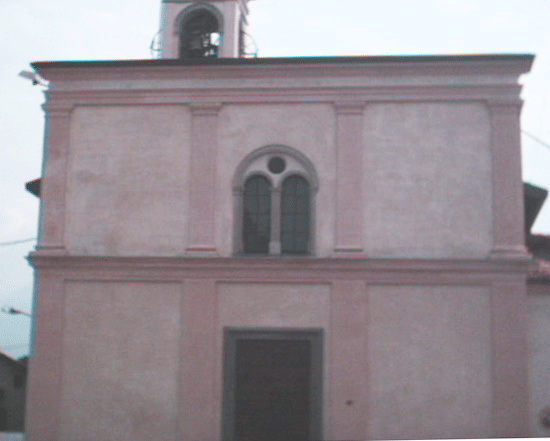

Immagine spettro visibile e infrarosso della facciata


Indagine termografica della Chiesa di S Lorenzo (Eupilio)
Committente: Parrocchia di Eupilio (Co)

Incarico: Indagine termografica, rilievo geometrico, rilievo materico diagnostica, progettazione e direzione lavori intervento di restauro. L'indagine svolta, è stata rivolta al completamento dei rilievi geometrici e materici realizzati sulla chiesa e al fine di individuare quelle anomalie termiche che possono evidenziare tamponature nelle murature, infiltrazioni d'acqua, risalita umidità o distacchi degli intonaci.

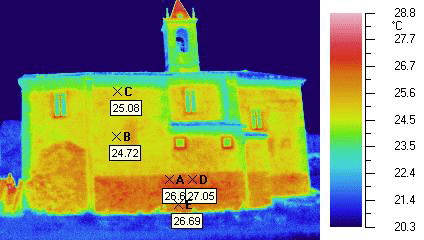

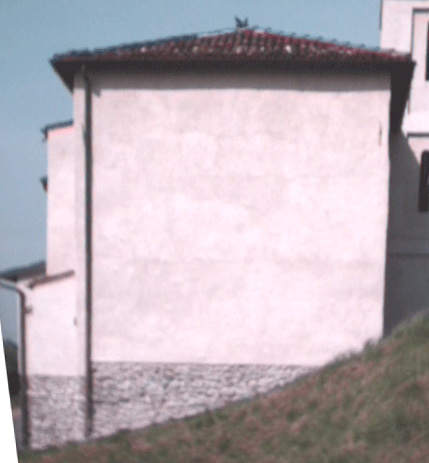

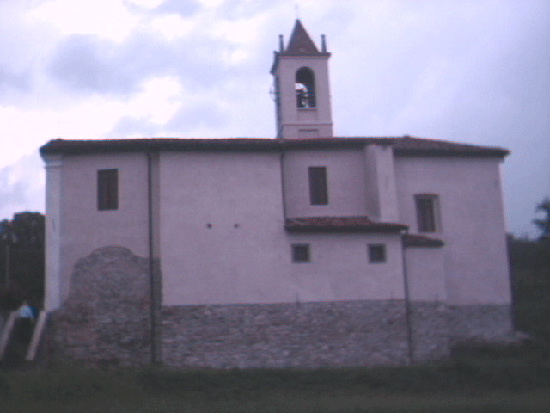

Immagine spettro visibile e infrarosso effettuate post intervento restauro per verificare efficacia intervento di deumidificazione

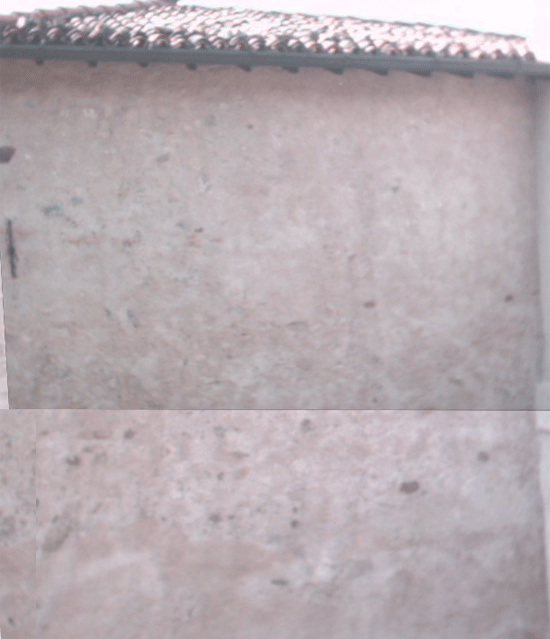

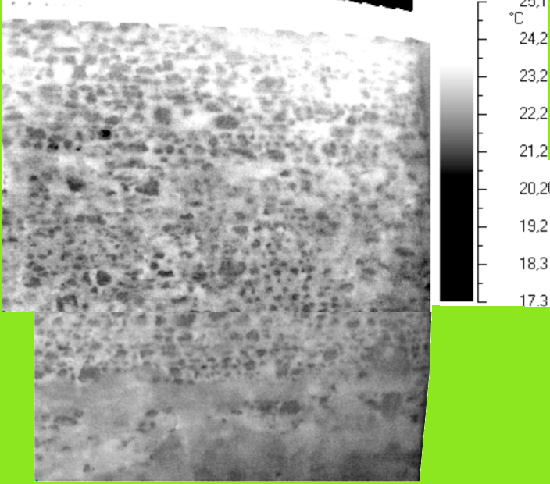

Immagine visibile e immagine e immagine infrarosso.



Queste immagini sono state effettuate per verificare la presenza di aperture tipo finestre ecc chiuse in epochein passate. Dall'analisi termografica e stato possibile visualizzare con buon dettaglio la tessitura muraria e quindi escludere eventuali finestre tamponate.

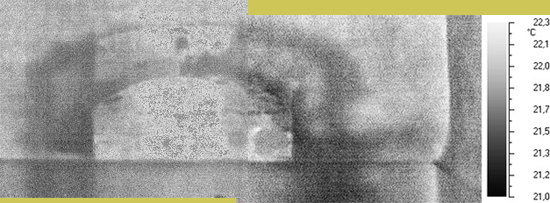

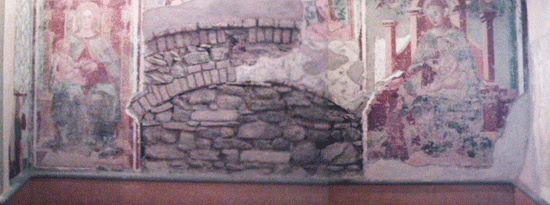

Immagine Visibile e infrarosso. L'indagine ha permesso di verificare che l'arco si estende oltre alla porzione visibile al di sotto degli affreschi.


Caserma San Paolo (Mb)
Committente Comune di Monza
Esecuzione rilievi Arch Dugnani Angelo
Diagnostica termografica Arch Dugnani Angelo


Rilievo termografico quale completamento del rilievo topografico e fotogrammetrico della vecchia caserma dei militari, completo di trasposizione mappature materico e degrado per il progetto di restauro

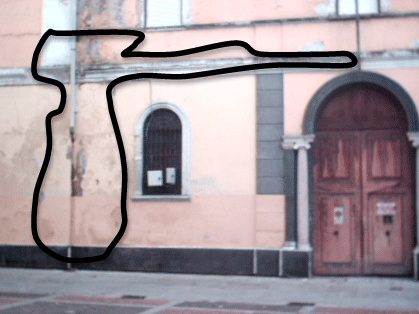

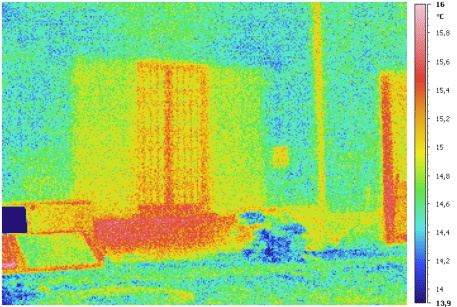

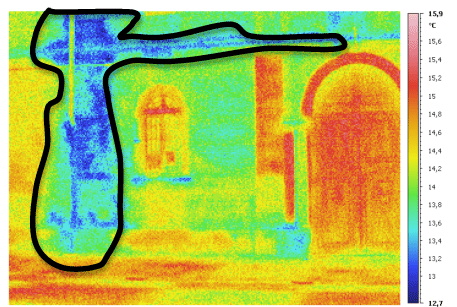

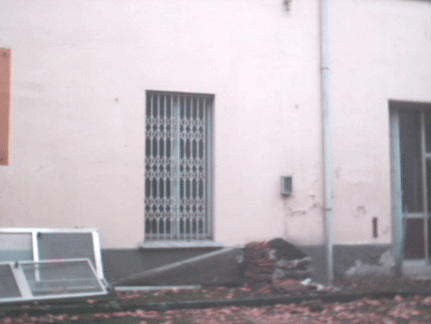

Immagine nel visibile e nell'infrarosso. La termografia ha permesso di evidenziare la tamponatura di un vecchio portone

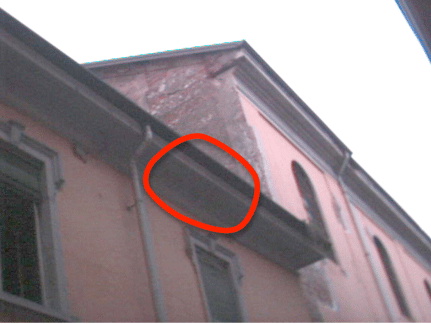

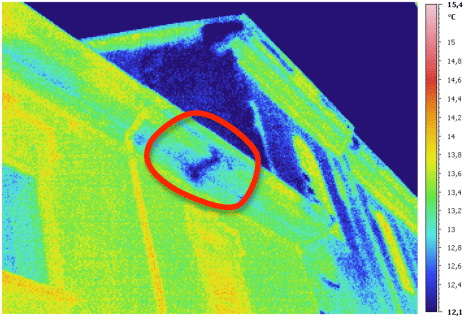

Immagine nel visibile e nell'infrarosso. Particolare della gronda soggetto a degrado per infiltrazioni, non percettibile nelle lunghezze d'onda del visibile



Immagine nel visibile e nell'infrarosso. Particolare dell'angolo con pluviale ammalorato che causa perdite e degrado per infiltrazioni, meglio valutabile che nel visibile.
