ponti termici

Ponti termici cosa sono

I ponti termici sono di due tipi:

  • Ponti termici geometrici  (angolo esterno della parete)

           sono ponti termici geometrici quelli dovuti alla variazione di dimensioni o conformazione geometrica

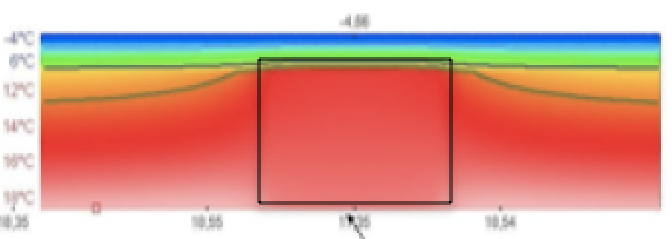

  • Ponti termici costruttivi ( esempio presenza di pilastro)

           sono ponti termici costruttivii quelli dovuti alla variazione di caratteristiche di isolamento nei materiali

Calcolo ponti termici al fine di verificare le dispersioni

Il riferimento sono le norme UNI EN ISO 10211-1 e 10211-2, oltre a UNI EN ISO 14683 e UNI EN ISO 13788.

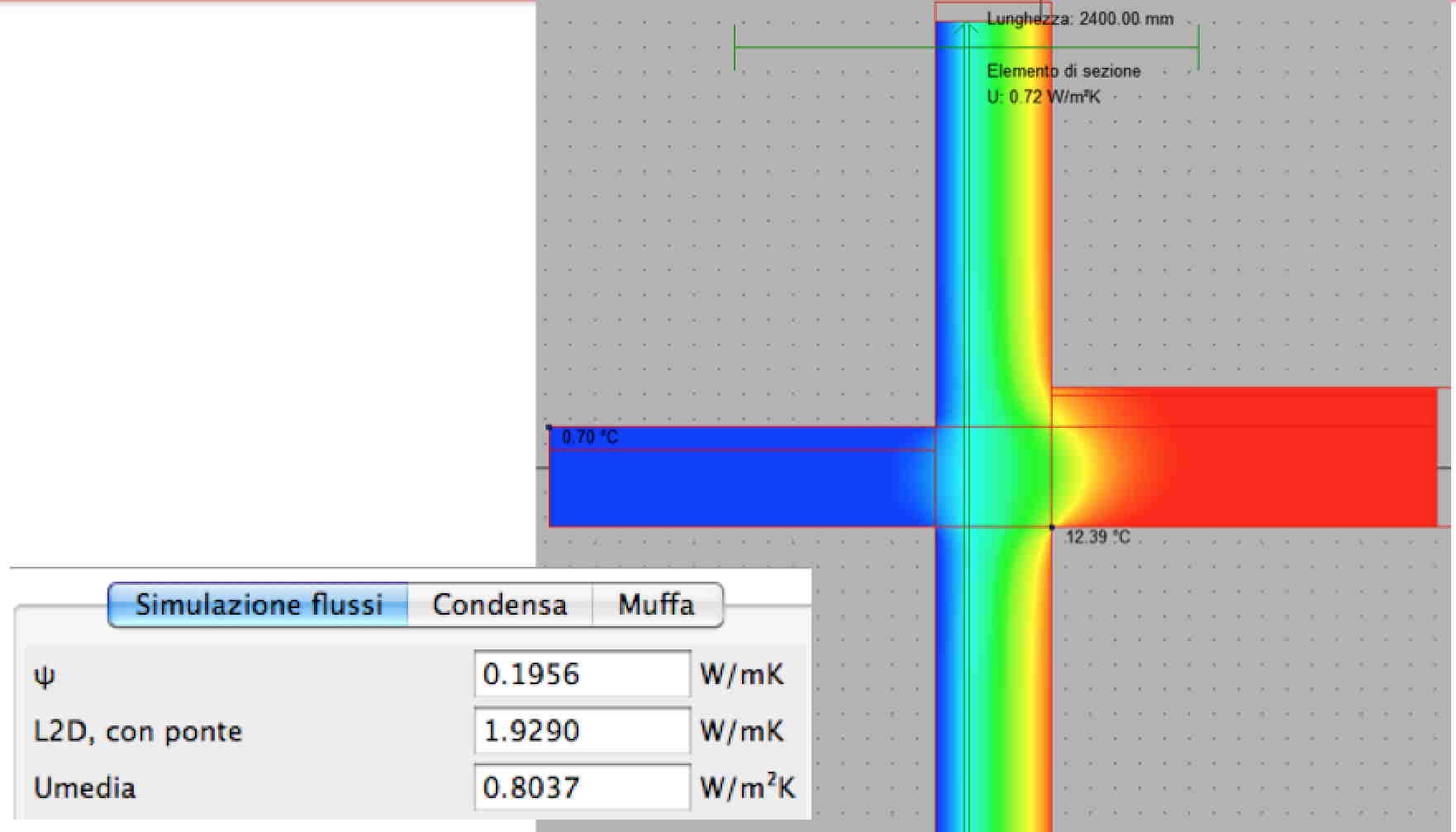

La perdita termica aggiuntiva indotta dai ponti termici è calcolata in base a particolari coefficienti di trasmissione del calore (coefficiente di perdita da ponte termico).

Si distinguono in coefficienti per

  • ponti termici puntiformi
  • Ponti termici lineari   .



Calcolo ponti termici al fine di verificare l'assenza di condense o muffe

VERIFICHE DI CONDENSA COME DA NORMATIVA

La DLgs 311/2006    allegato I,  fissava in 20° e 65° umidità relativa i parametri per la verifica

UNI EN ISO 13788 prestazione igrometrica dei componenti e degli elementi per l'edilizia.temperatura superficiale interna per evitare l'umidità superficiale critica e condensa interstiziale.  Metodo di calcolo UNI EN ISO 15927-1 prestazione termo-igrometrica degli edifici - Calcolo e presentazione dei dati climatici - medie mensili dei singoli elementi meteorologici

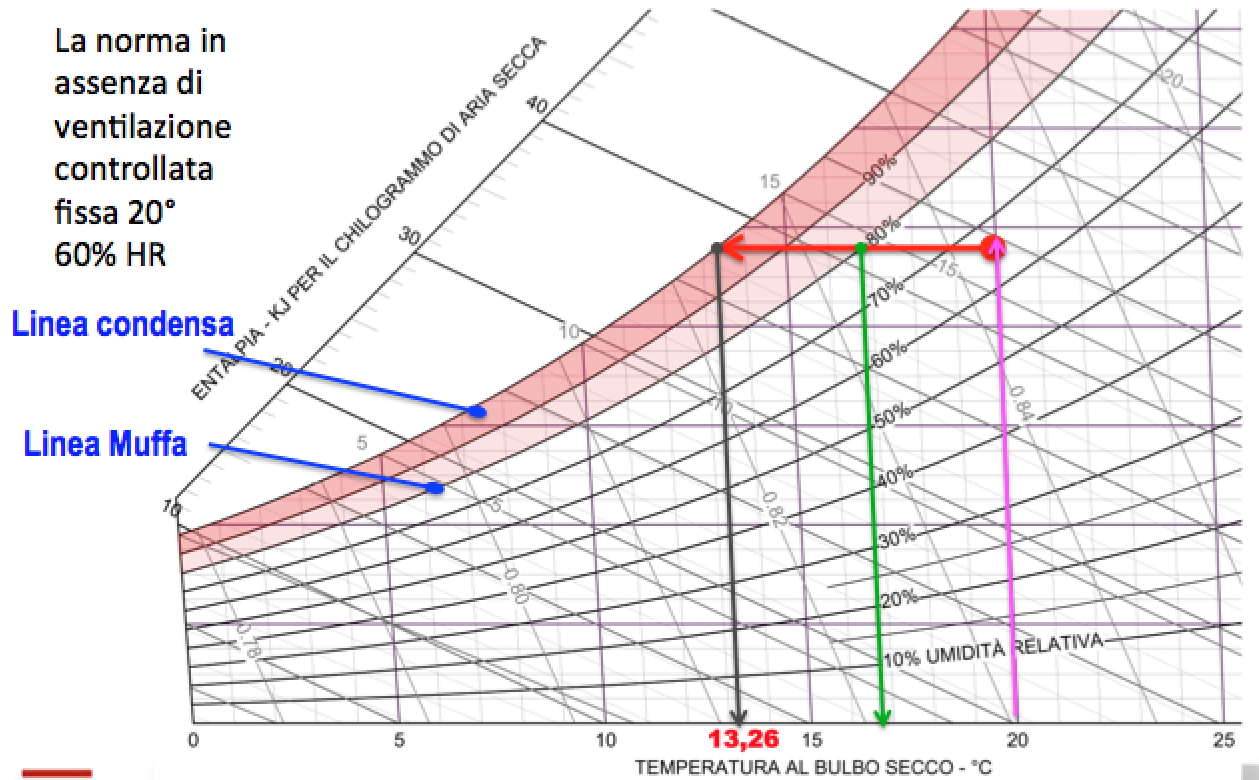

In base al parametri fissati per legge in assenza di controllo della ventilazione otteniamo: Temperatura 20° umidità 65%  punto di rugiada  13,23°

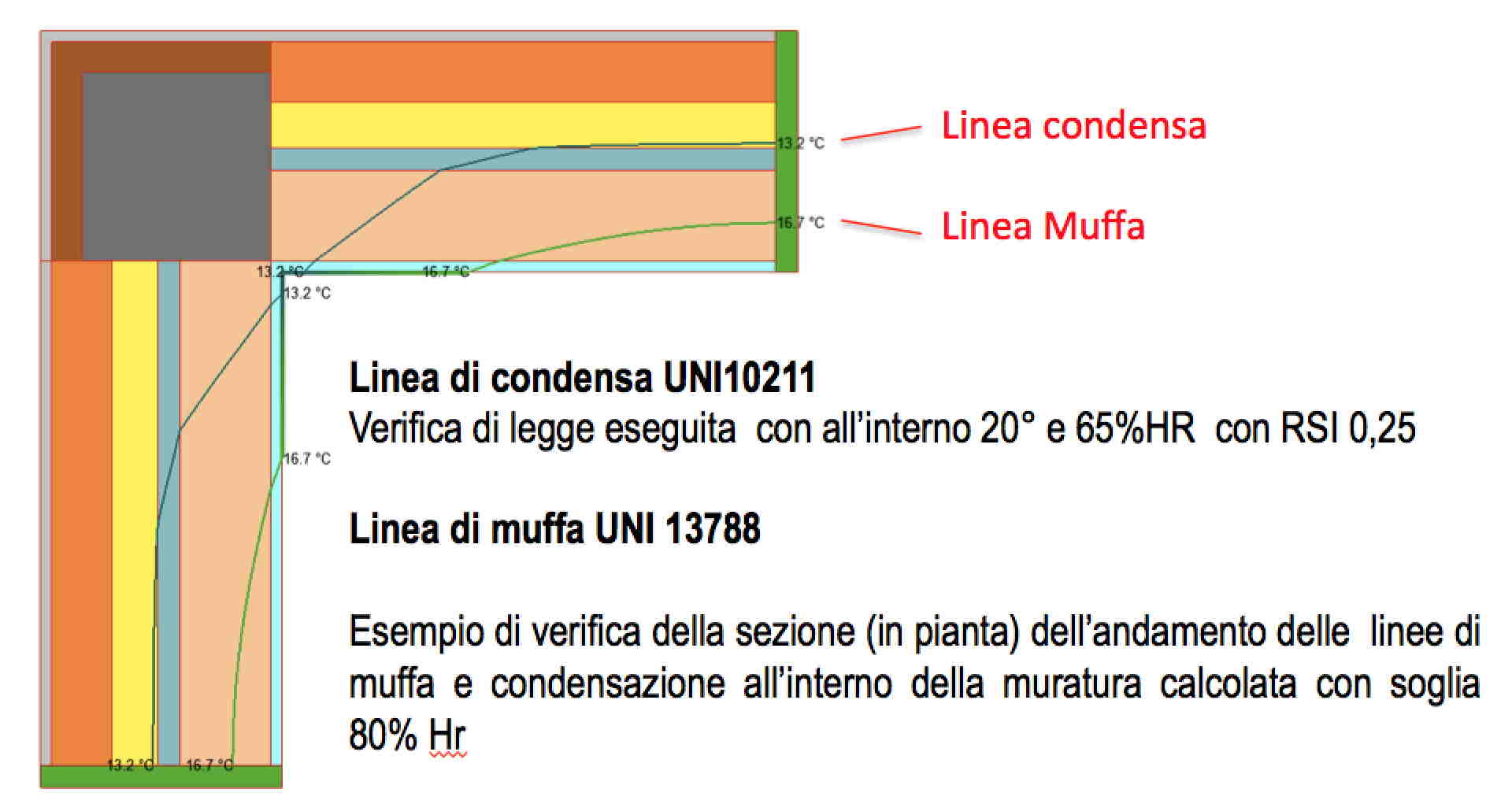

La uni UNI EN ISO 13788 ci impone anche un limite più prestazionale per evitare la comparsa di muffe.  Il limite di sicurezza per evitare la crescita di muffe pari all’ 80% dell’umidità relativa per più giorni .  Se calcoliamo la temperatura a cui si raggiunge l’80% in realtà vediamo che corrisponde a circa 17°
